Обжимные пресс-клещи AFM8 M22520/2-01 DMC Tools. Инструкция и каталог на русском языке.

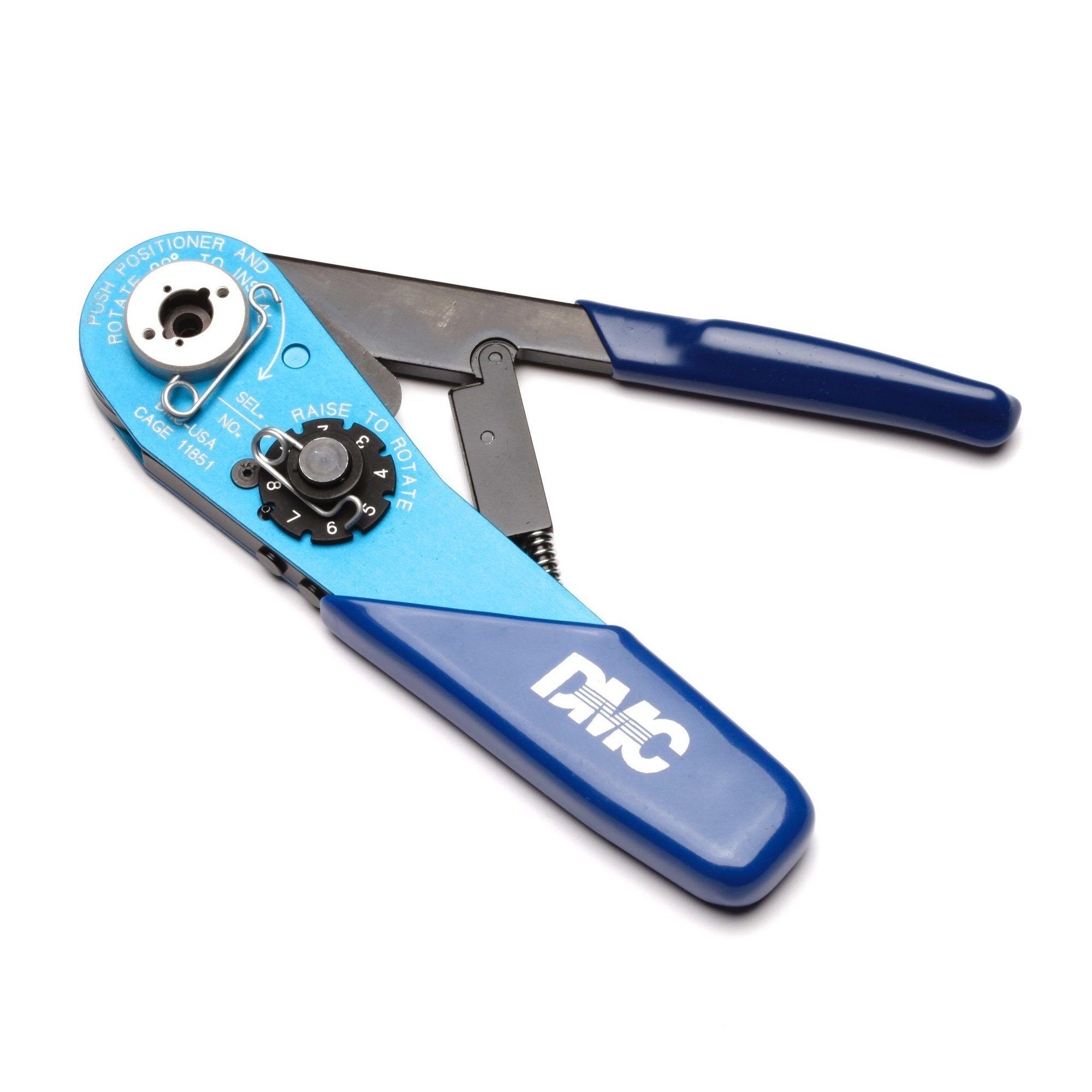

Клещи DMC AFM8 в основном предназначены для работы с разъемам СНЦ144 и D38999, широко используемых при сборке электрических жгутов. Возможно применение для некоторых межблочных разъемов типа Harwin Datamate или стандартов Arinc. AFM8 полностью удовлетворяет потребность в малом инструменте для проводов калибра 20–32 AWG.

Обжимной цилиндр AFM8 соответствует системе размеров и допусков стандарта Mil-Standard 8, который гарантирует максимальную прочность на разрыв. Реверсивный переключатель с контролем точности всегда обеспечивает хорошее качество обжима. Пресс-клещи имеют встроенный 8-позиционный переключатель для простого подбора глубины обжима используемого провода.

Переключатель производит корректировку положения ручек инструмента для конкретных задач. Указатели на переключателе информируют пользователя о размере провода, который необходимо обжать и о текущем положении переключателя.

Для обеспечения точной работы инструмента требуется его периодическая поверка. Это легко делается с помощью шаблона M22520/3-1, работающего по принципу “проходит-не проходит” (Деталь DMC Go/NoGo G125 при положении переключателя #8). Клещи AFM8 имеют длину 17 см и весят около 280 гр.

Инструмент не требует никакого специального обслуживания, кроме чистки и ответственного хранения.

Комплект DMC274 включает в себя клещи AFM8, калибр для поверки, 36 позиционеров под все необходимые типы контактов, бумажную инструкцию и таблицу для подбора инструмента.
